Подъемник загрузчик тележек

Подъемник тележек, загрузчик тележек, подъемник опрокидыватель, мачтовый подъемник

Оборудование изготавливается в различных исполнениях по высоте (до 3, 0 метров) опрокидывания и исполнению несущей конструкции (одностоечный или двух-стоечный). Подъемник может изготавливаться из ст.3 или в оцинкованном варианте.

1. Назначение подъемника загрузчика пневматического
"Подъёмник" предназначен для подъема и разгрузки с опрокидыванием на угол более 900 тележки-чана на высоту до 3000 мм от пола, для проведения погрузочно-разгрузочных работ, связанных с изменением высоты при транспортировки технологического сырья.
Подъем - Опускание производится при нажатии кнопок (вверх или вниз) на пульте управления. Фиксация положения подъемника происходит в крайнем верхнем и крайнем нижнем положении, при срабатывании концевого выключателя, в крайнем верхнем положении подъемник меняет направление движения, при срабатывании концевого переключателя.
Устройство используется на бойнях и мясоперерабатывающих предприятиях.
2. Технические характеристики

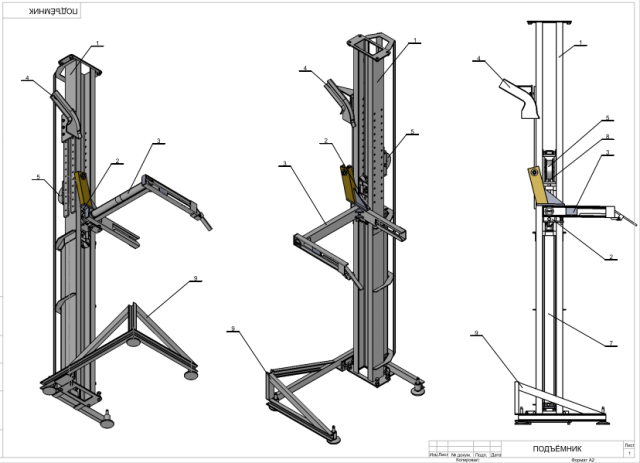

Вилы находятся в крайнем нижнем положении, на них закатывается тележка-чан с технологическим сырьём, при этом фиксатор, размещённый на одном полозе Вил, исключает обратное скатывание тележки при подъёме. Работником, с пульта управления агрегатом, включается подача сжатого воздуха из магистрали в Пнемоцилиндр, шток которого приводит в движение Каретку и Вилы с размещённой на них тележкой, осуществляется подъем, движением вверх. Шток при рабочем ходе вверх, натягивает Главным шкивом приводную цепь, с одной стороны жестко закреплённую к Раме, другой стороной цепью передаётся линейное перемещение подвижной части агрегата (Каретка и Вилы). При перемещении до планируемого уровня подъема для опрокидывания (регулируется расположением Копира на необходимой Заказчику высоте), Вилы упираются роликом рычажной части в Копир, который и обеспечивает траекторию движения, необходимую для корректного опрокидывания тележки.
